ESU ECoS 50200

Centrale numérique DCC couleurs ECoS multi-protocoles.

L'ECoS 50200 représente déjà la deuxième génération de cette célèbre centrale de commande ECoS. Avec cette nouvelle version, ESU continue de proposer une technologie numérique de pointe, associée à des fonctionnalités modernes et à une grande facilité d'utilisation, le tout pour un rapport qualité-prix très intéressant.
L'ECoS dispose, comme la plupart des postes de commande récents, d'un grand écran couleur à haute résolution. Grâce à son interface utilisateur innovante et intuitive ainsi qu'aux excellents contrastes de son écran couleur, l'ECoS offre une ergonomie sans précédent: contrairement à tous les autres postes de commande, l'ECoS peut également être utilisé sans stylet – tous les symboles et textes sont largement mis en évidence et clairement structurés.
L'ECoS dispose de 9 touches de fonction par cabine intégrée. Les touches d'éclairage et les touches de fonction 1 à 8 indiquent l'état actuel de la fonction grâce à des LED.

Notice ECoS 50200 

YaMoRC 7001
ex Digikeijs DR5000

Centrale numérique DCC multi-protocole.

La DR5000 était une centrale DCC dite universelle et elle était compatible virtuellement avec un panel de connexions couramment utilisées.
La centrale pouvait échanger des données aussi bien avec les appareils sous LOCONET ou XPRESSNET et les utiliser avec le WIFI des smartphones, tablettes ou ordinateurs portables. Il y avait une Possibilité d'établir une connexion en LAN, WIFI ou USB afin de faire le lien avec un PC ou vous pouviez choisir le protocole de communication soit en LOCONET ou en mode XPRESSNET et enfin le mode Z21. Elle supportait les logiciels comme iTrain^©, Windigipet, Train contrôler, JMRI, RocRail, etc ...

Mise à niveau Wi-Fi / LAN pour Digikeijs DR5000

J'ai fait évoluer ma centrale avec le module YaMoRC YD9401 pour remplacer l'ancien module Wifi/LAN RM04 interne à la DR5000 devenu obsolète.

Cette optimisation est simple à réaliser, avec minutie, en suivant le mode opératoire et la vidéo fourni par YaMoRC.

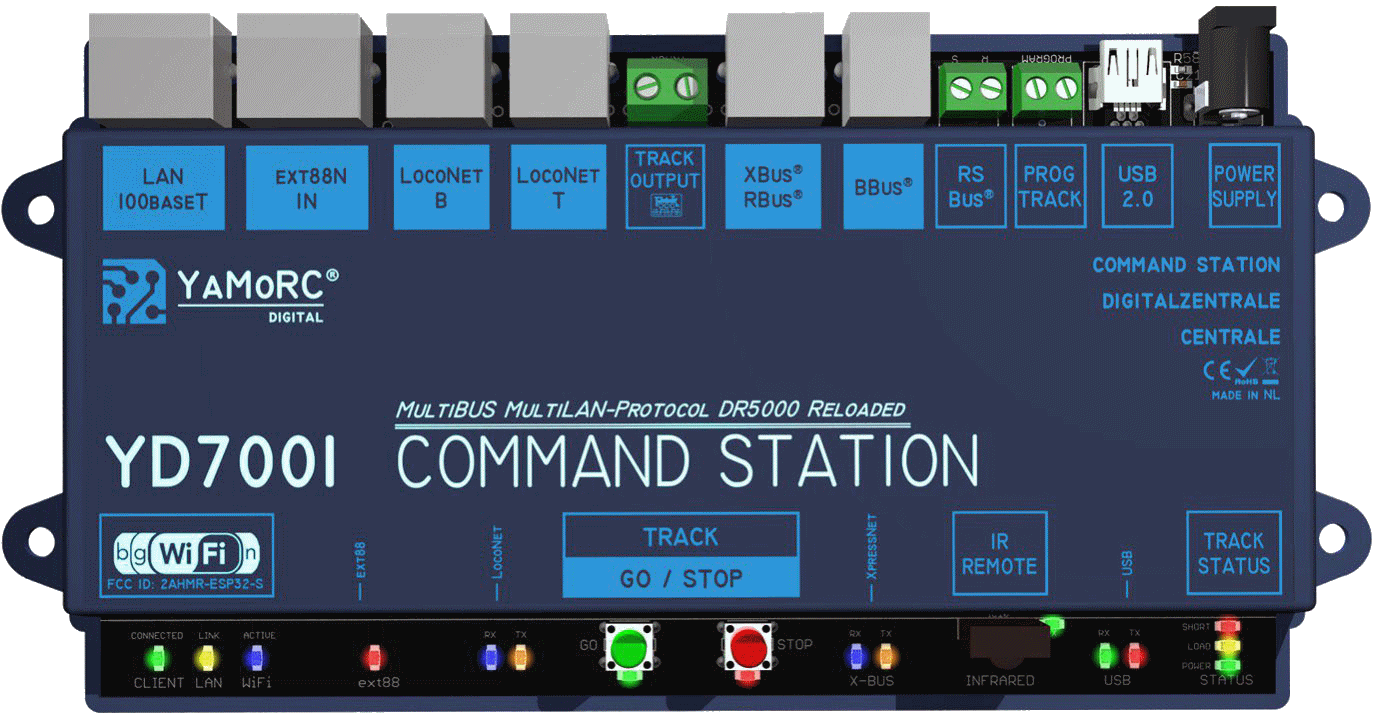

Après cette modification et une mise à jour logiciel, la centrale DR5000 se transforme en une centrale DCC YaMoRC YD7001 !

La centrale YD7001 est née

Principales améliorations apportées :

• Un point d'accès WiFi/WLAN pour un fonctionnement autonome sans routeur externe.
• Un port LAN 100baseT Ethernet pour intégrer la passerelle dans votre réseau domestique.
• Serveur web intégré pour configurer et faire fonctionner le DR5000 sans avoir besoin de logiciels ou d'applications installés sur un PC ou un téléphone/tablette. Il fonctionne simplement à partir de n'importe quel navigateur!
• XpressNet-LAN, Z21^®, LocoNet Binary, LocoNet LBServer, JMRI : WiThrottle et YD.Command sur WiFi et LAN en simultané!

Notice DR5000  Notice YD7001  Notice YD7001 (traduit par mes soins ⁽¹⁾)  Notice YD9401 

ESU 50097

Convertisseur Loconet.

Convertisseur Loconet pour connecter les commandes manuelles et les modules de rétrosignalisation à ECoS.
Le convertisseur permet d'utilisé des modules de rétrosignalistion Loconet® pour les retours d'occupation des voies.

Notice ESU 50097 

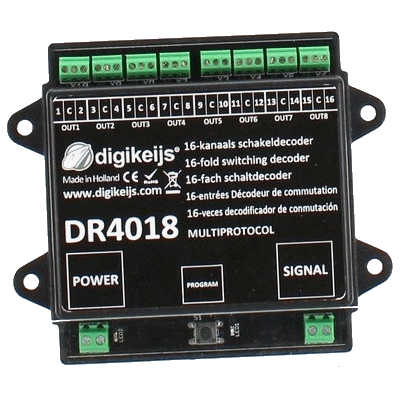

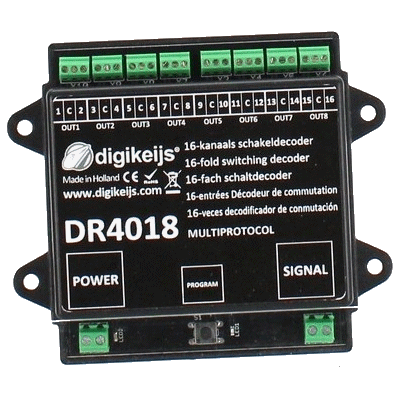

Digikeijs DR4018

Décodeur de commutation à 16 Canaux.

Le DR4018 ou DigiSwitch est un décodeur de commutation multi-protocole entièrement programmable. En effet la technique numérique permet de réaliser tout ce que vous pouvez imaginer pour votre réseau de chemin de fer miniature. Le décodeur de commutation dispose de 16 sorties paramétrables qui peuvent contrôler 16 éclairages ou 8 aiguillages par exemple.

Notice DR4018  Paramètrages

Digikeijs DR4088LN-CS

Module de rétrosignalisation 16 entrées - Bus Loconet.

Le DR4088LN-CS est un module de rétrosignalisation qui peut être connecté à une centrale via le bus LocoNet (Loconet T/B sur la DR500).
Le DR4088LN-CS possède 16 entrées de rétrosignalisation.

Notice DR4088LN 
Paramètrages

Digikeijs DR4088CS

Module de rétrosignalisation 16 entrées - Bus S88.

Le DR4088CS est un module de rétrosignalisation qui peut être connecté à une centrale via le bus S88/S88N.
Le DR4088CS possède 16 entrées de rétrosignalisation.

Notice DR4088 

LDT KSM-SG

Module pour boucle de retournement.

L'inversion de polarité de la boucle de retournement s'effectue sans court-circuit via 2 voies de capteurs, situées à l'entrée et à la sortie de la boucle de retournement.

Notice KSM-SG  Notice KSM-SG (traduit par mes soins ⁽¹⁾) 

CDF 80108007S

Décodeur pour signaux lumineux.

Ce décodeur permet la commande de signaux lumineux dans le cadre d'un réseau à commande digitale utilisant le protocole DCC.
Ce décodeur dispose de huit sorties qui peuvent chacune alimenter un feu. Si les feux sont munis de leds, la borne commune du signal doit être le pôle positif.

Notice 80108007S 
Paramètrages

CDF 80120003

Module pour boucle de retournement.

Ce module s'utilise principalement pour la gestion du retournement dans le cadre d'un réseau 2 rails avec commande digitale.

Notice 80120003 

LDT TT-DEC

Décodeur pour pont tournant Fleischmann.

Pour un contrôle numérique du pont tournant Fleischmann 9152 sans aucune modification du pont.

Notice TT-DEC  Notice TT-DEC (traduit par mes soins ⁽¹⁾) 
Câblages et programmation

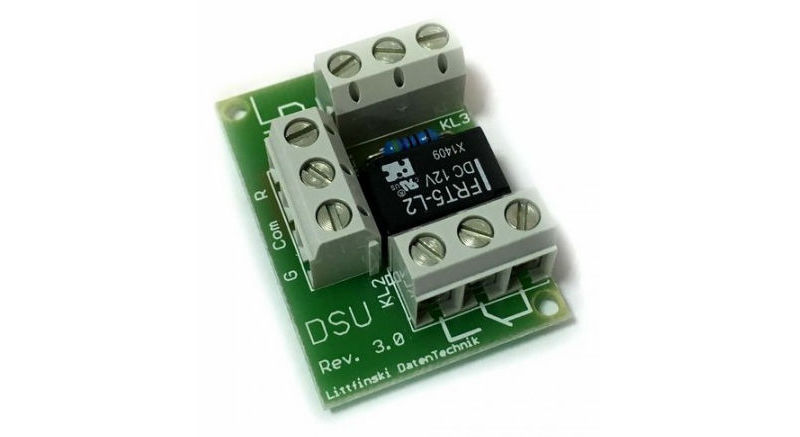

LDT DSU

Inverseur de polarité.

Commutateur avec relais bistable. Changement de polarité du pont lors d'une rotation à 180°.

Notice DSU  Notice DSU (traduit par mes soins ⁽¹⁾) 

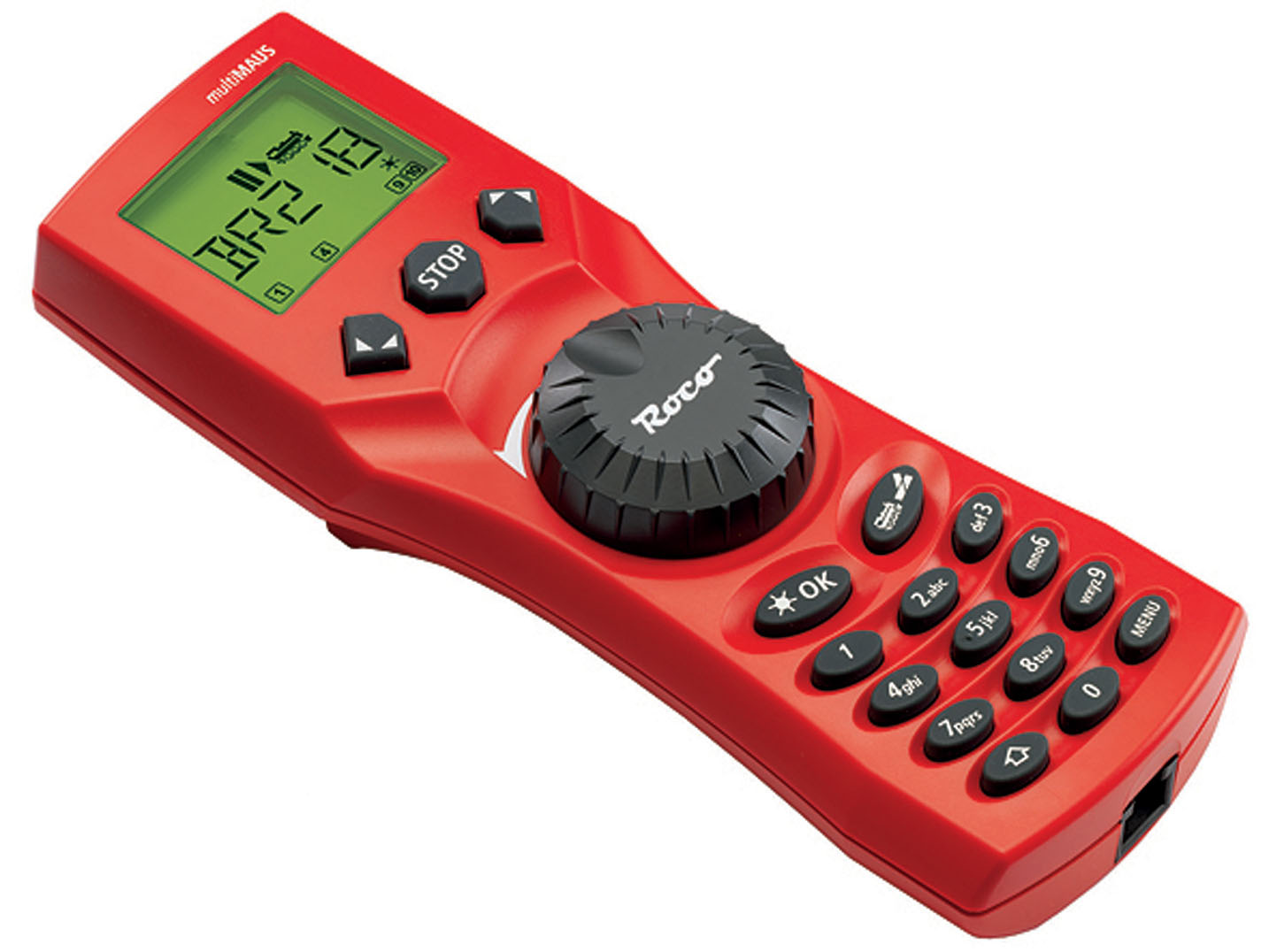

MultiMAUS^® 10810

Régulateur manuel MultiMAUS^® filaire.

Un précieux appareil de commande offrant de nombreuses possibilités. Luminosité d'écran réglable. Il est possible de commander jusqu'à 9999 adresses de locomotives par saisie directe ; 64 d'entre-elles peuvent être enregistrées dans la base de données avec leur nom, par exemple: "103RB" (103 Rouge-Beige). Au total, 21 fonctions (éclairage avant inclus) peuvent être activées par locomotive, si celle-ci est équipée en conséquence. Les locomotives peuvent être conduites au choix avec 14, 28 ou 128 vitesses. Ce réglage est défini par défaut mais peut être modifié à votre guise pour chaque locomotive.
La MultiMAUS^® peut commuter jusqu'à 1024 articles magnétiques ! Pour ce faire, ils doivent disposer d'un entraînement électrique et être connectés à un décodeur à articles magnétiques. La programmation du décodeur à articles magnétiques se fait électroniquement sur les voies.

Notice MultiMAUS
